0.05mm 0.25mm Circuito flessibile rigido Tessuti Apparecchiatura di prova dei tessuti
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | CRT |
| Certificazione | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| Numero di modello | CRT-FPC-031 |
| Quantità di ordine minimo | 10pieces |
| Prezzo | $5-15/pieces 10-999 pieces |
| Imballaggi particolari | Confezionamento sottovuoto + umidità + scheda umidità |
| Tempi di consegna | 5 |
| Termini di pagamento | T/T, L/C |
| Capacità di alimentazione | giorni di parola 100000/pieces/15 |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Strato | 1-16L | Luogo di origine | Guangdong, Cina |
|---|---|---|---|
| Spessore di rame | 1/4, 1/3, 2/3, 1/2, 1 oncia | Spessore del bordo | 0.05mm - 0.25mm |
| Dimensione minima del foro | 0.05mm | Linea larghezza di minuto | 0.05mm |
| Interlinea minimo | 0.05mm | Torsione e piegatura | ≤ 0,75%, minimo: 0,5% |
| Gamma di TG | 130 - ℃ 215 | ||
| Evidenziare | Circuito flessibile rigido da 0,25 mm,Circuito flessibile rigido da 0 |
||
Descrizione di prodotto
0.05mm 0.25mm Circuito flessibile rigido Tessuti Apparecchiatura di prova dei tessuti
Tessuti, tessuti, apparecchiature di prova per circuiti stampati rigidi-flessibili e flessibili (FPC)
Un servizio dell'OEM di arresto:
Se necessario, possiamo reperire, organizzare e gestire tutti gli aspetti della progettazione PCB per garantire che il vostro prodotto soddisfi tutti gli standard richiesti e sia completamente ottimizzato per una produzione facile ed economica.
Un PCB ben progettato significa:
- Una riduzione dei problemi di produzione
- Controllo di qualità migliorato
- Costi ridotti
- Tempi di produzione ridotti
Lavoriamo per fornire ai nostri clienti piccole e grandi quantità di circuiti stampati a prezzi competitivi.
Capacità di produzione FPC:
| Spessore rame della laminazione | 1/3 ~ 1 oncia |
| Spessore scheda prodotto | 0,036 ~ 2,5 mm |
| Precisione di taglio automatico | 0,075 mm / 6,5 mm /±0,025 mm |
| Percentuale minima per lunghezza e larghezza della scanalatura CNC | 2:01:00 |
| massimo rapporto di aspetto (spessore/diametro del foro) | 8:01 |
| Omogeneità della placcatura Cn | ≥90% |
| Precisione da modello a modello | ±3mil (±0,075 mm) |
| Precisione del modello al foro | ±4mil (±0.1mm) |
| Larghezza/spazio minimo della linea | 0,045/0,045 |
| Tolleranza all'incisione | ±20%(±0.02mm) |
| Tolleranza di allineamento dello strato di copertura | ±6mil (±0,1mm) |
| Tolleranza adesiva eccessiva per pressatura C/L | 0,1 mm |
| Tolleranza di allineamento per termoindurenti S/M e UV S/M | ±0,3 mm |
| Ponte minimo S/M | 0,1 mm |
| Spazio minimo per S/M per imbottire, per SMT | 0,075 mm / 0,1 mm |
| Spazio minimo per la legenda da riempire/a SMT | 0,2 mm/0,2 mm |
| Spessore del trattamento superficiale per Ni/Au/Sn/OSP | 1~6um /0.05~0.76um /4~20um/ 1um |
| Fondello testato E di taglia minima | 8X8mil |
| Spazio minimo tra i pad testati | 8mil |
| Tolleranza minima della dimensione del contorno (da bordo esterno a circuito) | ±0,1 mm |
| Tolleranza dimensionale minima del contorno | ±0,1 mm |
| Raggio minimo dell'angolo R del contorno (angolo raccordato interno) | 0,2 mm |
| Min spazio dito d'oro per delineare | 0,075 mm |
Applicazione e sviluppo di PCB flessibili rigidi:
CRT sviluppa e produce PCB Rigid-Flex dal 2010 ed è diventato un produttore di PCB Rigid-Flex.Al momento, CRT può maturare PCB Rigid-Flex di produzione utilizzato in automobili, dispositivi medici, industriali e di consumo (cuffie, telefoni cellulari, sigarette elettroniche) e può anche assistere i clienti nella progettazione di PCB Rigid-Flex e CRT ha la capacità per produrre circuiti stampati che vanno dalle schede di base a lato singolo fino a quaranta strati e fornire servizi completi chiavi in mano, tra cui produzione di circuiti stampati, assemblaggio, approvvigionamento di componenti e test di funzionamento.

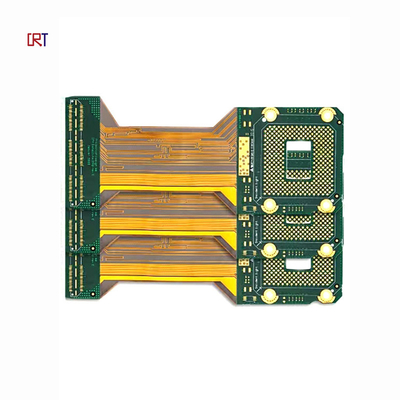

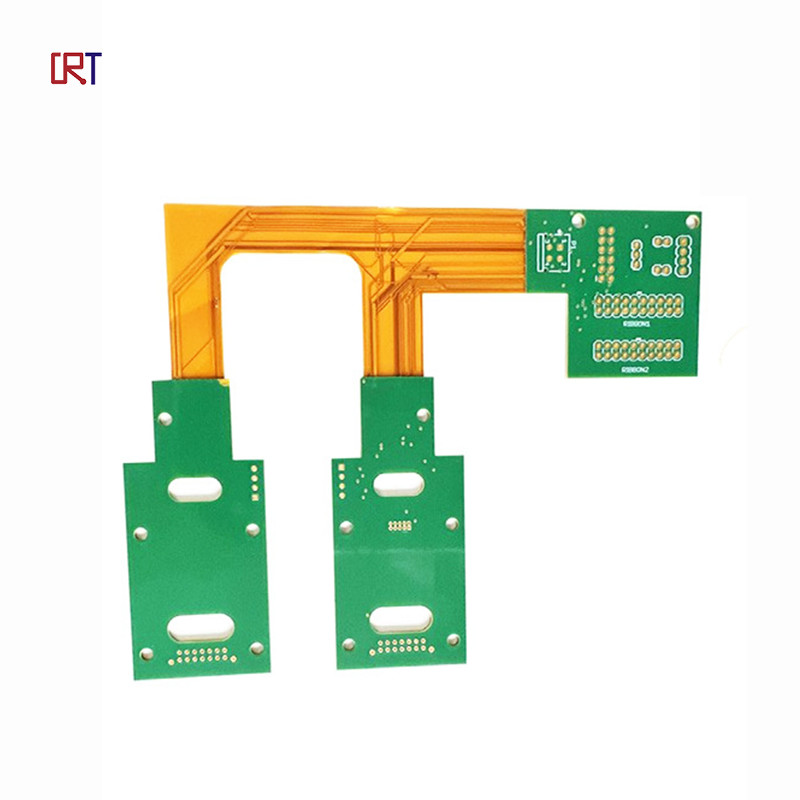

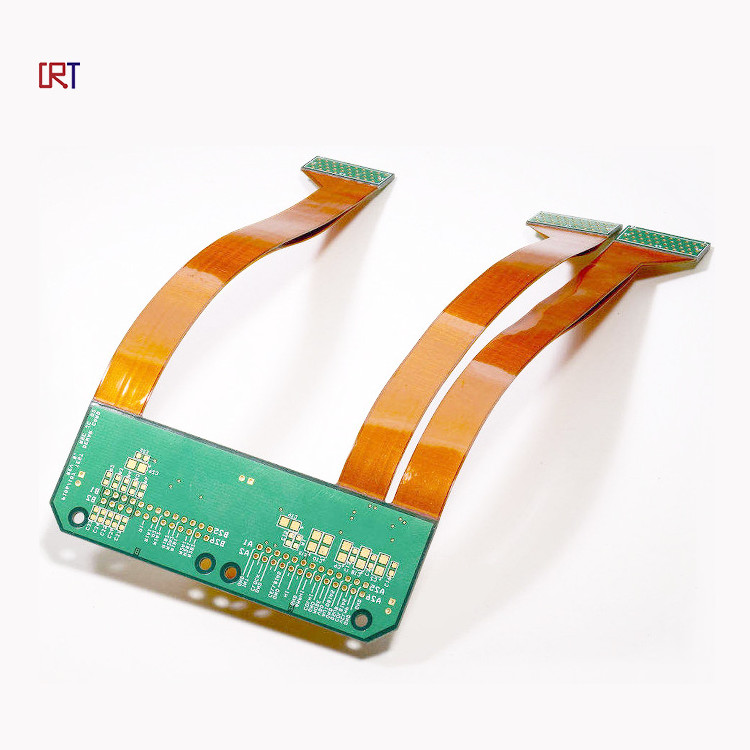

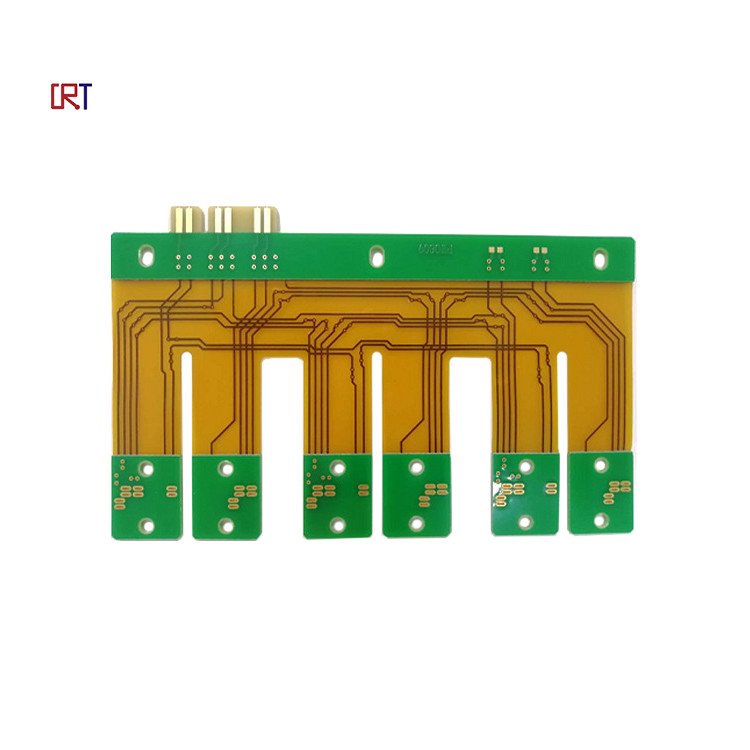

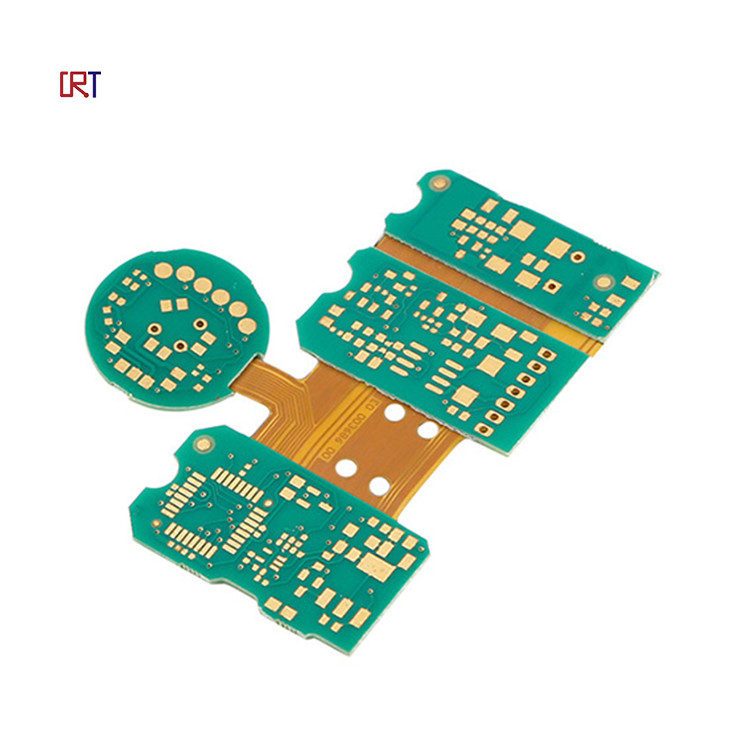

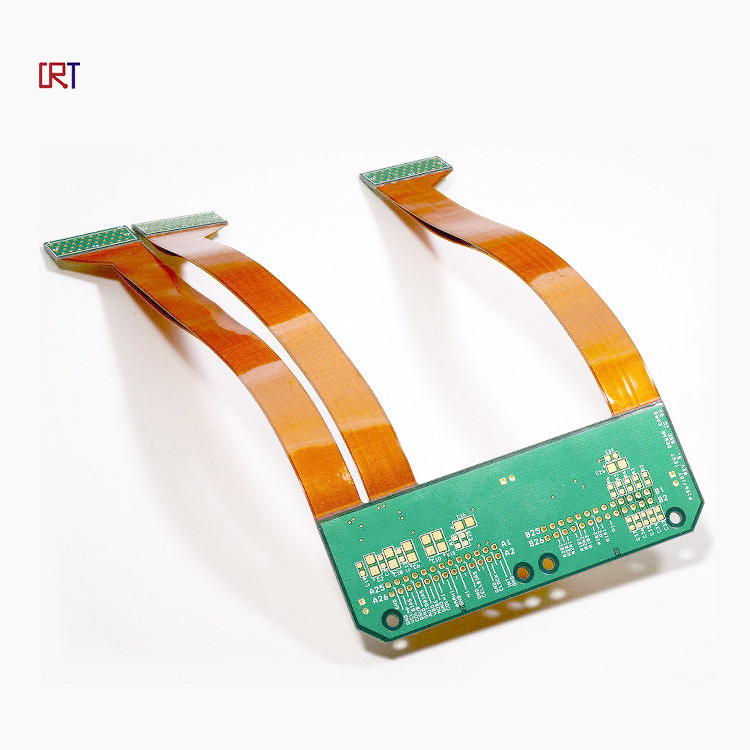

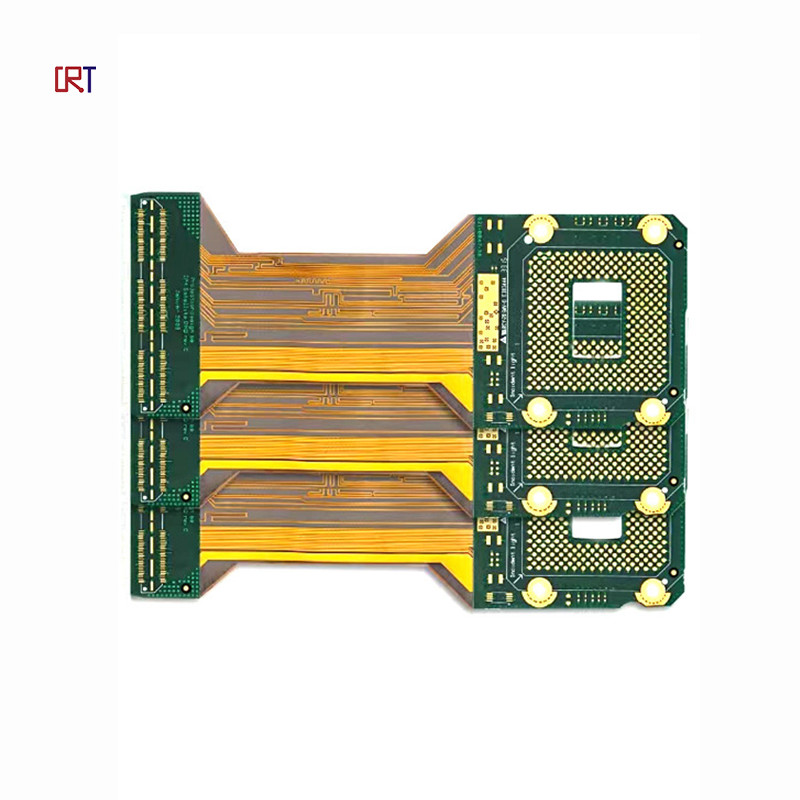

Immagine del prodotto:
FAQ:
1. Che servizio hai?
Offriamo soluzioni chiavi in mano che includono RD, produzione di PCB, SMT, iniezione plastica e metalli, assemblaggio finale, test e altri servizi a valore aggiunto.
2. Quali sono i prodotti principali dei vostri servizi PCB/PCBA?
I settori medico, automobilistico, energetico, della strumentazione e dell'elettronica di consumo sono i principali clienti dei nostri servizi PCB/PCBA.
3. Che tipo di servizio offrite?
Ci concentriamo principalmente sul servizio di approvvigionamento di PCB + assemblaggio + componenti.Inoltre, possiamo anche fornire programmazione, test, cavi, servizio di assemblaggio di custodie.
Ci concentriamo principalmente sul servizio di approvvigionamento di PCB + assemblaggio + componenti.Inoltre, possiamo anche fornire programmazione, test, cavi, servizio di assemblaggio di custodie.
4. Quali formati di file accettate per PCB e assemblaggio?
Gerber, CAM Auto CAD DXF, formati DWG.
