Assemblaggio di circuito flessibile FPC ultra sottile per prodotti elettronici di precisione
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | CRT |
| Certificazione | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| Numero di modello | CRT-FPC-036 |
| Quantità di ordine minimo | 10pieces |
| Prezzo | $7/pieces 10-999 pieces |
| Imballaggi particolari | Confezionamento sottovuoto + umidità + scheda umidità |
| Tempi di consegna | 5 |
| Capacità di alimentazione | giorni di parola 100000/pieces/15 |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Conteggio di strato | bordo flessibile di strati di polycoolimide 1-6 | Dimensione d'elaborazione massima | 1200mm*600mm |
|---|---|---|---|
| Materiale | l'acciaio elettrolitico unglued di rame elettrolitico ha calandrato l'acciaio calandrato unglued di | Dimensione del foro del laser | 0.1mm |
| Gamma di perforazione meccanica | 0.15mm-6.5mm | Foro minimo della scanalatura del metallo | 0.15mm-6.5mm |
| Foro della scanalatura | 0.05oz | Linea linea distanza di larghezza | 0.05mm |
| Anello del foro | 0.1mm | Oro Electroless del nichel | 2-5UM |
| Oro elettrolitico | 0.025-0.075UM | ||
| Evidenziare | FPC Flex Circuit Assembly,Polycoolimide Flex PCB Assembly,ISO13485 PCB ultra sottile |
||
Descrizione di prodotto
Assemblaggio di circuito flessibile FPC ultra sottile per prodotti elettronici di precisione
Circuito flessibile FPCr ultrasottile per prodotti elettronici di precisione
Servizio OEM One-Stop:
Se lo desideri, forniremo, organizzeremo e gestiremo tutti gli aspetti della progettazione del PCB, in modo che il tuo prodotto soddisfi tutti gli standard richiesti e sia completamente ottimizzato per una produzione semplice ed economica.
Un circuito stampato ben progettato significa:
· Una riduzione dei problemi di produzione
· Migliore controllo di qualità
· Costi ridotti
· Tempi di produzione ridotti
Lavoriamo per fornire ai nostri clienti piccoli e grandi lotti di circuiti stampati a prezzi competitivi.
Capacità di produzione FPC:
| larghezza di riga/interlinea minima | 3 MIL/3 MIL (0,075 mm) |
| diametro minimo del foro | 6 MIL (0,15 mm) |
| apertura minima del solder resist (singolo lato) | 1.5MIL(0.0375MM) |
| ponte solder resist minimo | 3MIL(0.075MM) |
| massimo rapporto di aspetto (spessore/diametro del foro) | 10:1 |
| Precisione del controllo dell'impedenza | +/-8% |
| spessore finito | 0,3-3,2 mm |
| dimensione massima della scheda | 630MM*620MM |
| spessore massimo del rame finito | 6OZ(210UM) |
| spessore minimo del pannello | 6 MIL (0,15 mm) |
| strato massimo | 14 |
| Trattamento della superficie | HASL-LF, OSP, Immersion Gold, Immersion Tin, Immersion Ag |
Applicazione e sviluppo di PCB flessibili rigidi:
CRT sviluppa e produce PCB Rigid-Flex dal 2010 ed è diventato un produttore di PCB Rigid-Flex.Al momento, CRT può maturare PCB Rigid-Flex di produzione utilizzato in automobili, dispositivi medici, industriali e di consumo (cuffie, telefoni cellulari, sigarette elettroniche) e può anche assistere i clienti nella progettazione di PCB Rigid-Flex e CRT ha la capacità per produrre circuiti stampati che vanno dalle schede di base a lato singolo fino a quaranta strati e fornire servizi completi chiavi in mano, tra cui produzione di circuiti stampati, assemblaggio, approvvigionamento di componenti e test di funzionamento.

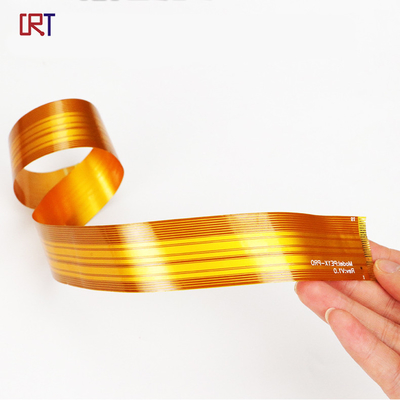

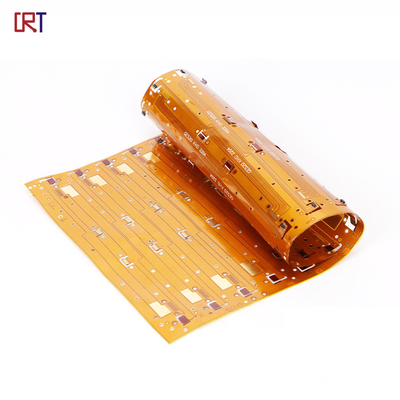

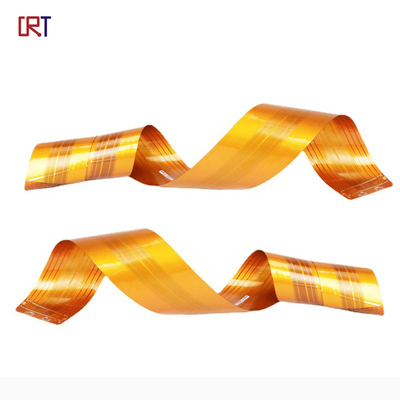

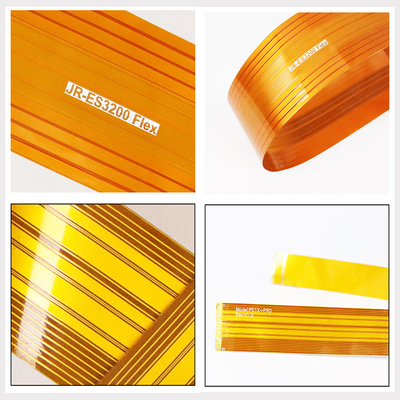

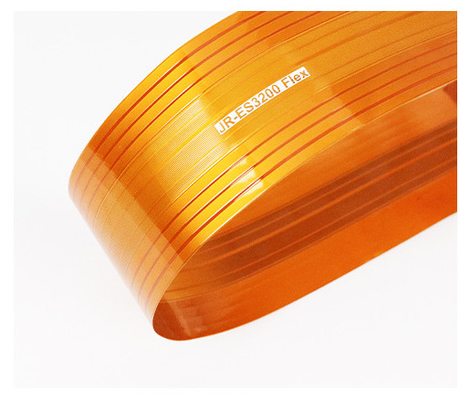

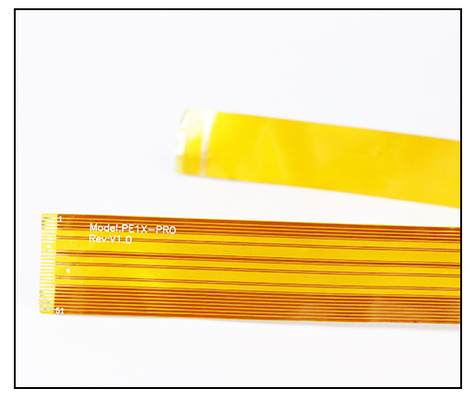

Immagine del prodotto:
FAQ:
1. Cosa è necessario per la quotazione PCB PCBA?
PCB (circuito stampato): quantità, file Gerber e requisiti tecnici (materiale, trattamento di finitura superficiale, spessore del rame, spessore del pannello, ...)
PCBA (assemblaggio di circuiti stampati): informazioni PCB, BOM, (documenti di prova...)
PCB (circuito stampato): quantità, file Gerber e requisiti tecnici (materiale, trattamento di finitura superficiale, spessore del rame, spessore del pannello, ...)
PCBA (assemblaggio di circuiti stampati): informazioni PCB, BOM, (documenti di prova...)
2. Quali formati di file accettate per la produzione di PCB PCBA?
File Gerber: CAM350 RS274X
File PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
File Gerber: CAM350 RS274X
File PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
3. I miei file sono al sicuro?
I tuoi file sono conservati in completa sicurezza e protezione. Proteggiamo la proprietà intellettuale dei nostri clienti durante l'intero processo. Tutti i documenti dei clienti non vengono mai condivisi con terze parti.
Siamo disposti a firmare l'effetto NDA in base alla legge locale lato cliente e promettendo di mantenere i dati dei clienti ad alto livello di riservatezza.
I tuoi file sono conservati in completa sicurezza e protezione. Proteggiamo la proprietà intellettuale dei nostri clienti durante l'intero processo. Tutti i documenti dei clienti non vengono mai condivisi con terze parti.
Siamo disposti a firmare l'effetto NDA in base alla legge locale lato cliente e promettendo di mantenere i dati dei clienti ad alto livello di riservatezza.
4. MOQ?
Non esiste un MOQ in POE (pcba shenzhen). Siamo in grado di gestire con flessibilità la produzione di piccoli e grandi volumi.
Q5. Costo di spedizione?
Il costo di spedizione è determinato dalla destinazione, dal peso, dalle dimensioni dell'imballaggio della merce.Fateci sapere se avete bisogno che vi citiamo il costo di spedizione.
Non esiste un MOQ in POE (pcba shenzhen). Siamo in grado di gestire con flessibilità la produzione di piccoli e grandi volumi.
Q5. Costo di spedizione?
Il costo di spedizione è determinato dalla destinazione, dal peso, dalle dimensioni dell'imballaggio della merce.Fateci sapere se avete bisogno che vi citiamo il costo di spedizione.
